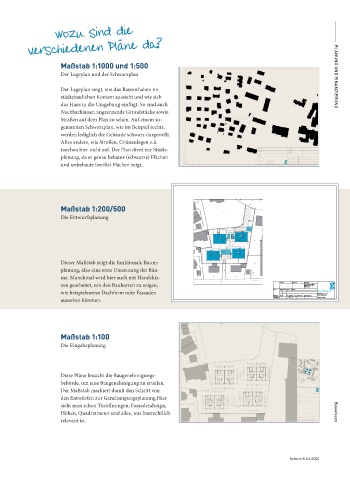

Wozu sind die

verschiedenen Pläne da?

Maßstab 1:1000 und 1:500 –––––––––––– PLANUNG UND FINANZIERUNG
Der Lageplan und der Schwarzplan

Der Lageplan zeigt, wie das Bauvorhaben im
städtebaulichen Kontext aussieht und wie sich
das Haus in die Umgebung einfügt. So sind auch
Nachbarhäuser, angrenzende Grundstücke sowie
Straßen auf dem Plan zu sehen. Auf einem so-
genannten Schwarzplan, wie im Beispiel rechts,
werden lediglich die Gebäude schwarz dargestellt.
Alles andere, wie Straßen, Grünanlagen o.ä.
tauchen hier nicht auf. Der Plan dient zur Städte- Bauvorhaben: NEUBAU VON DREI MEHRFAMILIENHÄUSERN MIT Planformat: Plan-Nr.:
